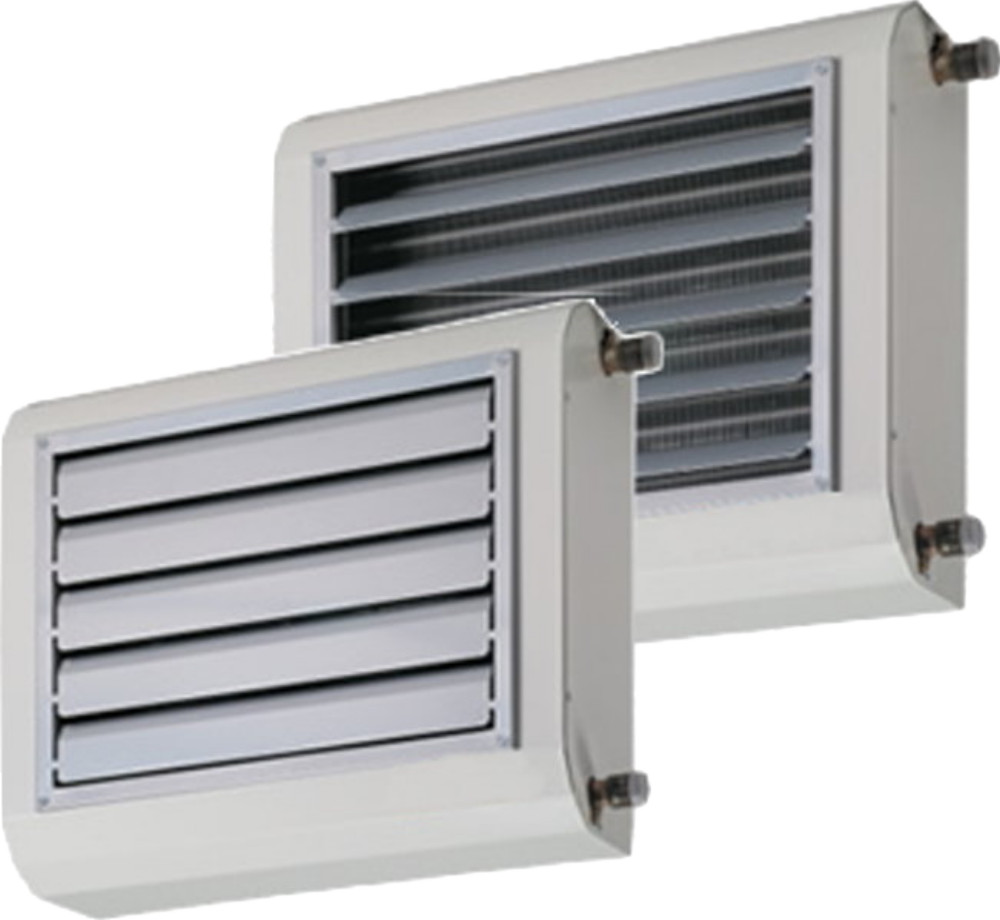

AE – Aérotherme suspendus eau chaude

INFORMATIONS GENERALES.

Les aérothermes SIROC® réalisent la fonction de base de chauffer les locaux dans lesquels ils sont installés pendant la période hivernale.
Ils ont été conçus pour permettre une installation aisée et un large espace est disponible pour le raccordement et le montage des accessoires.
Outre leur technique de pointe, leur design innovant donne à ce produit un esthétisme résolument moderne et fonctionnel permettant une intégration facile dans des sites commerciaux ( centres commerciaux, boutiques, entrepôts, points de vente, etc… ) et autres sites industriels, où ce produit est tout à fait adapté.

Leurs caractéristiques principales sont :

• Pour les appareils équipés de ventilateurs hélicoïdaux, série AE, un moteur électrique asynchrone à 6 vitesses, dont 3 sont connectées en standard, pour une flexibilité totale.
• Pour les appareils équipés de ventilateurs centrifuges, série AE T, un moteur électrique asynchrone à 3 vitesses à haute pression, jusqu'à 200 Pa, pour raccordement à un réseau de gaines.
• Ventilateur avec un faible nombre de tours / minute, ce qui rend son fonctionnement extrêmement silencieux.
• Grille de pulsion avec ailettes horizontales réglables individuellement.
• Unité robuste et compacte, au design neutre et élégant.
• Gamme très complète : 10 modèles 16 à 106 kw.
• Raccordement hydraulique en standard sur le coté de l’appareil.

CONSTRUCTION.

La gamme des aérothermes SIROC® comporte 10 modèles avec ventilateurs hélicoïdaux où centrifuges.

Les différents éléments qui composent les aérothermes sont les suivants :

• Jacquette extérieure moderne
• Structure de maintien auto-portante en fortes tôles d’acier pour la fixation du / des ventilateurs, échangeur de chaleur, jaquette et supports de fixation livrables en option.
• Echangeur de chaleur à grand pouvoir d’échange thermique, avec raccords filetés mâles sur le coté de l'appareil.
• Section de ventilation avec un où plusieurs ventilateur(s).
• Grille de protection à l'aspiration des ventilateurs.
• Bornier de raccordement électrique.
• Grilles de pulsion avec larges ailettes horizontales réglables individuellement.

JACQUETTE :
Très belle jaquette, de style moderne, aux bords chanfreinés pouvant s’intégrer parfaitement dans n’import quel intérieur.
Le coloris standard est blanc, code couleur RAL 9002, mais peut être réalisé dans n’importe quelle autre coloris RAL par commande de minimum 20 pièces. ( prix spécial uniquement sur demande ).
La jaquette est fabriquée en tôle d’acier galvanisé de grosse épaisseur et recouvert d’un film de polyvinyle chlorite, pour la rendre résistante à la rouille, corrosion, agents chimiques, solvants et aux alcools.
Le film de finition est 10 fois plus épais qu’une couche de peinture époxy cuite au four, pour augmenter la résistance aux griffures.
Un grand travail a été fourni au niveau de l’échangeur de chaleur, ainsi que le nombre et la forme des pales du ventilateur, pour réaliser des appareils avec des dimensions restreintes.
La pulsion de l’air se fait via une grille à simple déflection, avec des lamelles horizontales réglables individuellement, peinte en couleur grise RAL 9007, qui est en harmonie avec les couleurs de la jaquette blanche.
La face avant des appareils est déjà prévue pour le montage des accessoires de pulsion ( grilles double déflection, grilles de protection, ... ) et pour la fixation d'une gaine pour les modèles AE T.

STRUCTURE :
Structure de maintien réalisée en fortes tôles d’acier galvanisé de grosse épaisseur.
Celle-ci permet d’installer l’aérotherme aussi bien en position verticale, fixée contre un mur pour une pulsion horizontale, qu’en position horizontale, fixée contre le plafond pour une pulsion verticale vers le bas.
C’est sur cette même structure que tous les supports et tous les accessoires sont montés.

ECHANGEUR DE CHALEUR :
Batterie d’échange à grand pourvoir d’échange thermique, réalisé en tubes de cuivre avec ailettes à effet turbulent fixés par expansion mécanique.
Les raccordements hydrauliques se font, en standard, sur le coté droit de l’échangeur, mais celles-ci peuvent facilement être changées de côté sur site.
Pour une commande à partir de 20 pièces, les appareils peuvent être montés avec un raccordement sur le coté gauche de l'échangeur.
Les batteries d’échange, prévues pour un raccordement bitube, sont testées à 30 Bar de pression et ont une pression de fonctionnement maximale de 15 Bar.

Les batteries sont prévues pour fonctionner avec :

• eau chaude, en provenance d’une chaudière.
• eau chaude à basse température, en provenance d’une chaudière à condensation, de panneaux solaires, de pompe à chaleur, …
• eau chaude à haute température, pour les processus industriels.
• eau avec du glycol.

SECTION DE VENTILATION :
La section de ventilation inclus un où deux ventilateur hélicoïdaux, suivant le modèle choisi, avec hélices directement couplées sur l’axe du moteur.
Chaque ventilateur est couplé à un moteur séparé.
Les hélices de dernière génération, incurvées vers l’avant, sont balancées statiquement et dynamiquement et l’ensemble de ventilation est fixé sur la structure de l’aérotherme avec des supports anti-vibration.
Pour les appareils équipés de ventilateurs hélicoïdaux, le diamètre des hélices est largement dimensionné, ce qui permet d’obtenir un grand
débit d’air avec un faible nombre de tours / minute, ce qui permet de diminuer le niveau sonore de l’appareil en fonctionnement.
les moteurs électriques asynchrones sont pourvus d’une protection thermique intégrée par clickson et les câbles électriques bénéficient d’une double isolation.
Ceux-ci sont prévu pour être alimentés en 230V monophasé, 50Hz.
Une grille de protection, fabriquée selon les normes internationales, est montée sur l’arrière de l’aérotherme pour protéger les hélices des ventilateurs.
Pour les appareils équipés de ventilateurs hélicoïdaux de la série AE, les moteurs incluent en standard un autotransformateur à 6 vitesses monté sur le côté du moteur pour permettre un accès aisé.
Les vitesses standard pré connectées sont la première, la deuxième et la quatrième vitesse.
Pour les appareils équipés de ventilateurs centrifuges de la série AE T, les moteurs ont 3 bobinages différents qui permettent une sélection soit unique au départ de la barette soit à 3 positions au départ du coffret de commande spécifique (CCS ou CCTM).
Cette technologie garantit une grande flexibilité et une grande fiabilité du moteur dans le temps : comme il n’y a pas de variation de la fréquence, les bobinages restent intacts.

EQUIPEMENT ELECTRIQUE :
Un bornier de raccordement IP 20 est prévu sur l’arrière de l’appareil, ce qui permet de raccorder facilement l’alimentation électrique, les coffrets de commande où tout autre centrale de gestion.

EXECUTIONS SPECIALES :

En option, et pour une commande fixe de minimum 20 appareils, nous pouvons fournir les appareils dans les exécutions suivantes :

• Solutions en acier inoxydable.
• Jacquette dans un coloris RAL spécifique.
• Autres vitesses connectées en standard.
• Filtres à air avec différents niveaux de filtration.
• Raccordements hydrauliques sur le coté gauche de l’aérotherme.
• Coffrets de raccordements avec indice de protection IP 40 où IP 55.
• Clapets de prise d’air manuels où motorisés.
• Appareils complets, avec tous les accessoires montés pour la livraison.
• Echangeur pour circuit à vapeur.
• Appareils équipés de moteurs sans balais, technologie BRUSHLESS.
• Caisson d'aspiration avec clapet de mélange air intérieur / air extérieur.
• Grille de pulsion de type JET avec effet "Venturi".
