E – Destratificateurs

INFORMATIONS GENERALES.

Ces appareils fonctionnent sur le principe de "divergent-convergent" : ils aspirent l’air plus frais du sol et le mélangent à l’air chaud du haut de la pièce, puis pulsent l'air mélangé de façon radiale vers le bas. C'est la diminution de la température de l'air pulsé par les destratificateurs qui permet un meilleur mélange avec l'air ambiant. Après une mise en régime de +/- 30 minutes, les mouvements de convection sont presque totalement supprimés et le maintien en équilibre des variables physiques de l’air empêche la stratification. Le mélange constant de l’air d’un local de grand volume, permet de maintenir uniformément la température, ce qui permet de réduire la consommation énergétique.

AVANTAGES.

L'utilisation de ces appareils offre les avantages suivants :

1. Réduire la formation de couches d’air avec une température et une humidité différente, plus connu sous le nom de stratification, en uniformisant la température de l’air dans le local où ils sont installés.
Ce phénomène est accentué par la différence de température entre l'air chaud, provenant d'un aérotherme, d'un générateur d'air chaud où d'un
radiateur, et la température ambiante. Au plus ce DELTA T est important, au plus le phénomène de stratification sera important et au
plus vite l'air chaud va monter au plafond et aux plus grandes seront les déperditions de chaleur à travers la toiture.
Au plus le local est haut, au plus le gradient de degré au mètre sera important ce qui fait que souvent la température sous le toit est
réellement 2 fois plus élevée que la température au niveau de sol.
Grâce aux mouvements continus de l'air dans le local et à la pulsion du mélange d'air chaud au plafond avec l'air moins chaud du sol, la
stratification de l'air ne peut pas se reformer.

2. Diminuer les pertes énergétiques en ramenant l'air chaud stagnant sous la toiture dans la zone des 0 à 2 mètres, là où l'on en a réellement
besoin, et de ce fait permettre une économie de combustible allant jusqu'à 35%.
En profitant du puissant flux d’air de leur ventilateur hélico-centrifuge, l’air chaud, qui reste habituellement sous le plafond, est aspiré par le
ventilateur du destratificateur qui l’envoie jusqu’au sol.
Les destratificateurs déplacent un volume d’air important aussi bien par un effet direct, grâce à leur grand débit d'air, que par un effet indirect
d’induction ce qui, tel que vérifié par des tests de laboratoire, ramène rapidement l’air jusqu’aux zones basses.
Pendant les périodes froides mais ensoleillées, ils repoussent vers le bas la chaleur qui à traversé la toiture. A ce niveau également les économies
de combustible ne sont pas négligeables.
L'action des destratificateurs ajoute sa circulation d’air à celles produites par les appareils de chauffage à air chaud afin d’homogénéiser l’air ambiant du local traité

3. Améliorer la répartition de l'air chaud dans le local en augmentant le volume d'air en mouvement et en amenant l'air chaud plus loin que la distance de pulsion de l'appareil de chauffage.
Les nouveaux bâtiments, pour répondre aux performances énergétiques requises, sont de mieux en mieux isolés et ont donc besoin de moins de puissance qu'un ancien bâtiment avec le même volume. L'inconvénient de cette "meilleure isolation" est que la diminution de la puissance requise va de pair avec une diminution du débit d'air de l'appareil de chauffage et donc de sa distance de pulsion...
Avec les destratificateurs, on répartit la chaleur dans l'ensemble du volume de façon égale tout en évitant des "zones chaudes".
Pour les anciens bâtiments qui ont une isolation moyenne et parfois même très faible, il fait toujours très chaud près de l'appareil et beaucoup moins chaud plus loin. Les detratificateurs résolvent ce problème en répartissant mieux la chaleur dans le volume grâce à l‘important brassage d’air qu’ils induisent.
Le nombre et le positionnement des ventilateurs doit être calculé de façon à ce que la totalité de la surface au sol soit influencée en fonction du rayon d'action de chaque appareil, en alternant le sens de rotation de ceux-ci.

4. Procurer un meilleur confort dans la zone de travail. A la différence des ventilateurs de plafond traditionnels basiques, le flux d'air de nos appareils ne se dirige pas simplement verticalement vers le bas, en couvrant ainsi une surface au sol fort réduite, mais l'air est réparti aussi de façon latérale vers le bas, couvrant ainsi de très grandes surfaces sans avoir l'inconvénient du ressenti d'un fort courant d'air.
La vitesse d’air au sol est inférieure à 0,1 m/s et ne crée donc aucun "courant d’air" désagréable à l'inverse des ventilateurs de plafond qui créent de fortes turbulences au niveau du sol.
Grâce à la pulsion latérale de l'air et la faible vitesse d'air au sol, les appareils peuvent être installés dans des locaux avec de faibles hauteur, à partir de 3 m jusqu'à 15 m.
Pendant les périodes estivales, les appareils sont également très utiles car ils réduisent le taux d'humidité ainsi que la concentration d'air vicié et des d'odeurs désagréables.

5. Fonctionnement à faible niveau sonore. Les appareils sont équipés de moteurs qui tournent à un faible nombre de tours / minute pour entraîner la turbine hélico-centrifuge, à l'inverse des ventilateurs de plafond qui tournent beaucoup plus vite pour pulser l'air en dessous.

6. Utilisation optimisée des sources de chaleur externes où passives.
Dans tous les locaux, il y a souvent des sources de production de chaleur passive qui ne sont pas exploitées, comme :

a. Le rayonnement du soleil à travers les fenêtres, les lanterneaux.
b. Le réchauffement de la toiture et l'augmentation de la température sous celle-ci.
c. La chaleur dégagée par les machines, l'éclairage, les appareils électriques, ...
d. La chaleur dégagée par les processus de production.

Cette chaleur "gratuite" est récupérée par les déstratificateurs qui aident à la distribuer plus efficacement dans tout l'espace, maximisant ainsi l'apport thermique de ces sources et réduisant la nécessité d'ajouter un chauffage supplémentaire.

7. Amélioration de la qualité de l'air.
La circulation forcée de l'air par les déstratificateurs permet d’améliorer la qualité de l'air intérieur. En évitant les zones d'air stagnant, ces appareils facilitent la dispersion et la dilution des polluants, des odeurs et de l'humidité, contribuant ainsi à un environnement plus sain et plus agréable.
En favorisant une température intérieure plus uniforme et en réduisant l'humidité, les déstratificateurs peuvent également jouer un rôle dans la limitation de la condensation sur les surfaces froides, telles que les fenêtres.
Cela aide à prévenir la formation de moisissures et la détérioration du bâtiment liée à l'humidité sur les murs.

CONSTRUCTION.

La structure de l’appareil est réalisée en polyamide renforcé, ce qui rend les appareils particulièrement résistants aux impacts mais aussi à la corrosion. En standard, ils sont teintés en noir dans la masse, mais en option et à partir de 12 pièces en une livraison, ils sont également livrables en blanc.
La nouvelle version de nos destratificateurs inclus également de nouvelles pales hélico-centrifuges brevetées en nylon PA6 renforcé avec 30 % de fibre de verre. Cette évolution permet :

• Une diminution de poids de l'appareil, permettant une installation plus facile dans des locaux avec des structures faibles où légères.
• Une diminution du poids des pales, permettant de diminuer les contraintes sur les parties mobiles, dont les roulements, augmentant de la sorte la durée de vie du moteur.
• Une diminution du couple de démarrage du moteur et de la consommation électrique, vu que la masse à entraîner et que le poids d'équilibrage sont plus faibles.
• Une diminution des vibrations en fonctionnement.
• Un pas augmenté pour les pales horizontales d'aspiration et les pales verticales de pulsion pour un meilleur effet de dynamique des fluides, cela améliore l'effet d'induction à la pulsion de l'appareil et donc augmente le débit d'air induit ( = air secondaire ) par l'appareil.
• Une diminution de la consommation électrique et du niveau sonore des destratificateurs.

RECUPERATION D’ENERGIE ELEVEE.

Les appareils de la série E, grâce à leur très haute performance, garantissent une récupération d’énergie élevée, ce qui permet de mieux valoriser les calories de l’air tout en réduisant drastiquement l’empreinte énergétique du bâtiment.
La puissance thermique récupérée s'évalue selon la relation fondamentale entre le débit d’air et le DELTA T° de l’air pulsé. Cette récupération varie selon la phase de l’appareil ( démarrage où en fonctionnement ), les températures demandées et l’isolation des bâtiments pour atteindre les valeurs maximales suivantes par appareil :

Destratificateur E 2 : Récupération de chaleur jusque 38.000 W pour une consommation électrique maximale de 200 W
Destratificateur E 3 : Récupération de chaleur jusque 51.000 W pour une consommation électrique maximale de 300 W

Comme indiqué dans le tableau, les appareils permettent de récupérer jusqu’à 190 fois plus d’énergie que ce qu’ils consomment pour permettre cette récupération.
Ce gain continu permet également de préchauffer l'air sans devoir mettre en route les générateurs de chaleur principaux, garantissant un confort intérieur optimal tout en réduisant significativement la facture énergétique et les émissions de CO2 .

UNE SOLUTION ECO-RESPONSABLE.

Comme expliqué plus haut, l’utilisation des destratificateurs permet de diminuer la consommation de combustibles / énergies de 35% en ramenant l'air chaud stagnant sous la toiture dans la zone des 0 à 2 mètres, là où l'on en a réellement besoin.
En plus de cette économie, l’utilisation de polyamide renforcé, qui est un matériau plastique 100% recyclable, nous permet de minimiser les déchets et promeut la réutilisation de matériaux recyclables.
Cette approche environnementale responsable permet non seulement de diminuer l’empreinte carbone globale des destratificateurs, mais aussi de répondre aux besoins globaux pour une transition vers un futur plus écologique.

EXEMPLES D'APPLICATION.

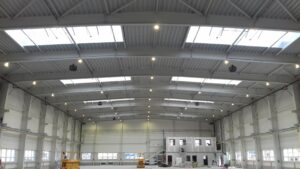

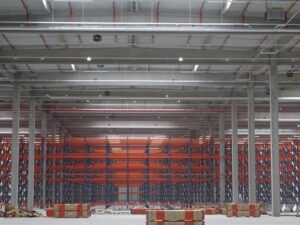

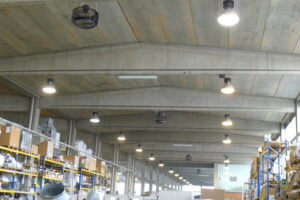

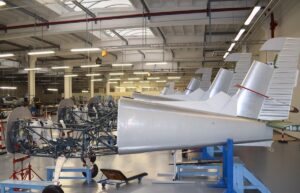

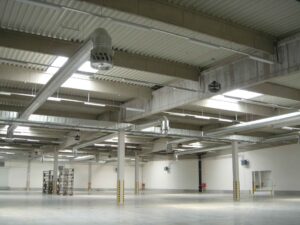

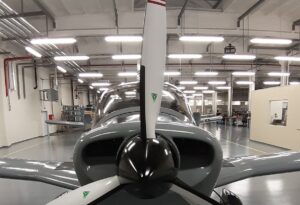

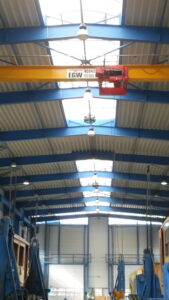

INDUSTRIE :
Les destratificateurs empêchent la stratification de l'air chaud vers le haut, améliorent la qualité et le bien-être de l'environnement de travail et permettent de grandes économies d'énergie.

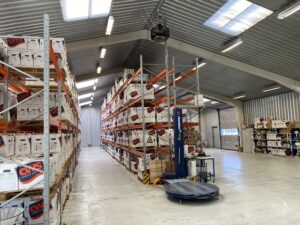

Dans les magasins / dépôts, leur utilisation protège les denrées de dégâts liés à l’humidité.
Les appareils permettent donc de préserver la qualité des produits stockés.

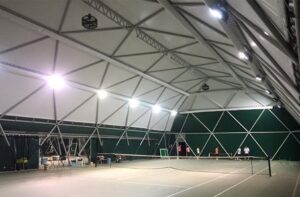

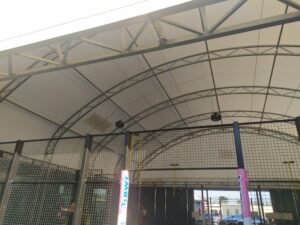

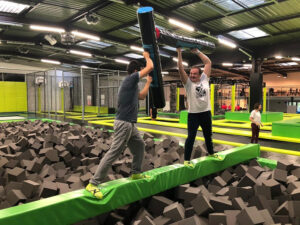

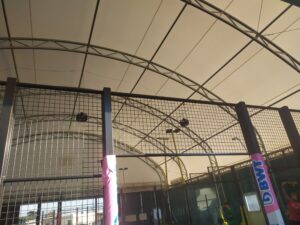

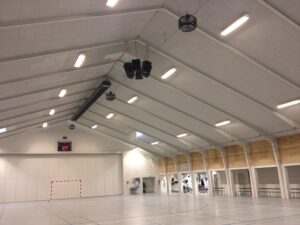

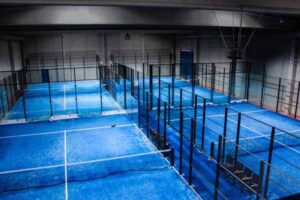

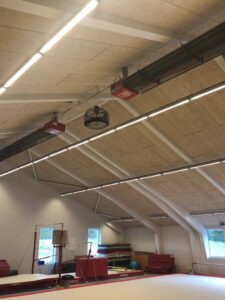

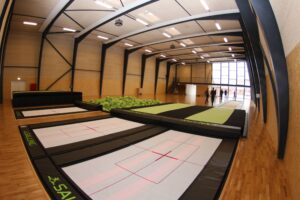

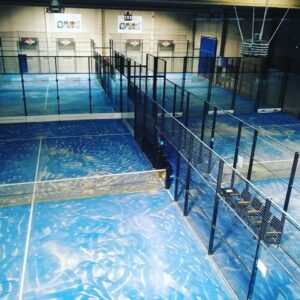

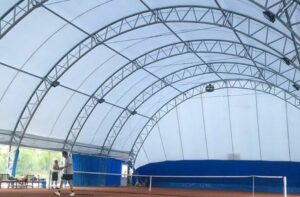

HALLS DE SPORT :
Les destratificateurs créent un climat optimisé pour les activités sportives.
Ils assurent une répartition homogène de l'air, éliminant ainsi efficacement la stratification thermique tout en améliorant le confort des personnes.
Ces appareils réduisent les coûts énergétiques liés au chauffage et à la ventilation, empêchant la formation de condensation tout en créant un environnement plus sain en réduisant les odeurs et l'excès d'humidité.
Pour les terrains en brique pilée, ils permettent de diminuer le phénomène de condensation dont l'écoulement abîme très fort la surface des terrains.

MUSES ET LIEUX DE CULTES :
Les destratificateurs favorisent la circulation d'air et évitent la formation de condensation sur les moulures, les fresques et les oeuvres d'art.
Comme l'air est réparti en continu de façon uniforme dans l'ensemble du volume, les boiseries ne sont pas soumises au choc thermique dû à la mise en service du chauffage.

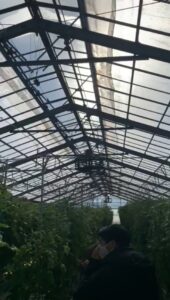

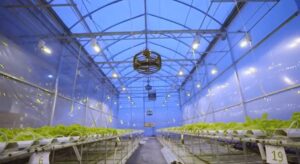

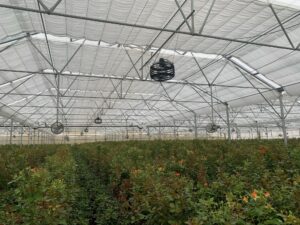

SERRES :
Les destratificateurs assurent une répartition homogène de l'air chaud et de l'humidité dans l’ambiant. Ils réduisent la condensation et les écoulements contre les murs et le plafond, créant ainsi un microclimat plus stable et plus économe en énergie pour la croissance des cultures, tout en prévenant l'apparition de moisissures et de maladies liées à l'humidité.
En été, ils favorisent une ventilation riche en oxygène, créant ainsi un environnement idéal pour le bien-être des cultures.

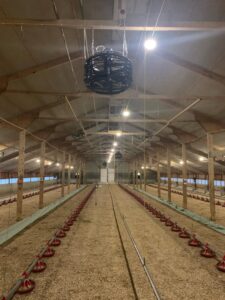

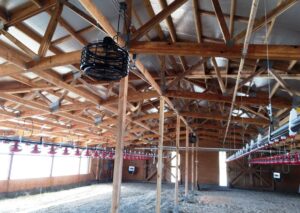

ELEVAGES D’ANIMAUX :
Les destratificateurs permettent d’améliorer le microclimat et favorisent le bien-être des travailleurs et des animaux.
Il réduisent la condensation acide et la concentration de gaz nocifs tels que l'ammoniac et le CO.
La répartition homogène de l'air garantit un environnement plus sain, lutte contre la prolifération des moisissures et des bactéries, et optimise les coûts énergétiques en éliminant la stratification thermique.

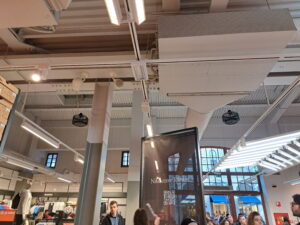

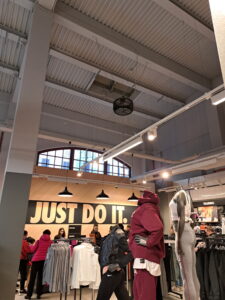

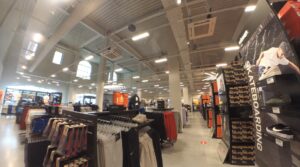

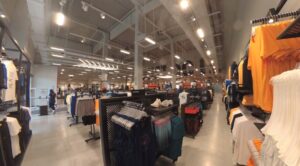

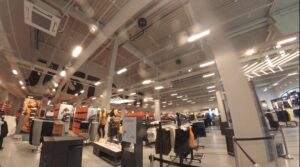

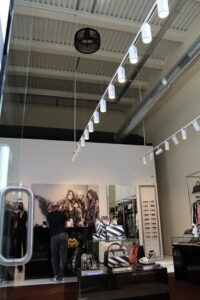

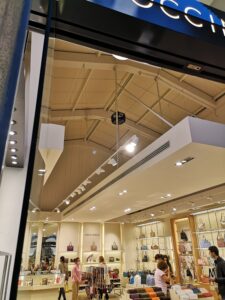

CENTRES COMMERCIAUX :
Les destratificateurs optimisent le confort climatique dans les lieux très fréquentés.
Ils assurent un contrôle précis de la température et de l'humidité, protégeant ainsi les biens de grande valeur contre la détérioration liée aux conditions climatiques, tout en créant une atmosphère accueillante pour les visiteurs et le personnel.
Leur fonctionnement silencieux et économe en énergie améliore l'expérience globale.
