Les centrales de traitement d’air modulables SIROC® série EOLIX assurent le chauffage, le rafraîchissement, la ventilation et le traitement de l’air dans les bâtiments résidentiels, tertiaires et industriels. Alimentées par une batterie à eau, elles peuvent fonctionner avec de l’eau chaude à haute, moyenne ou basse température, de l’eau glacée ou de l’eau glycolée.

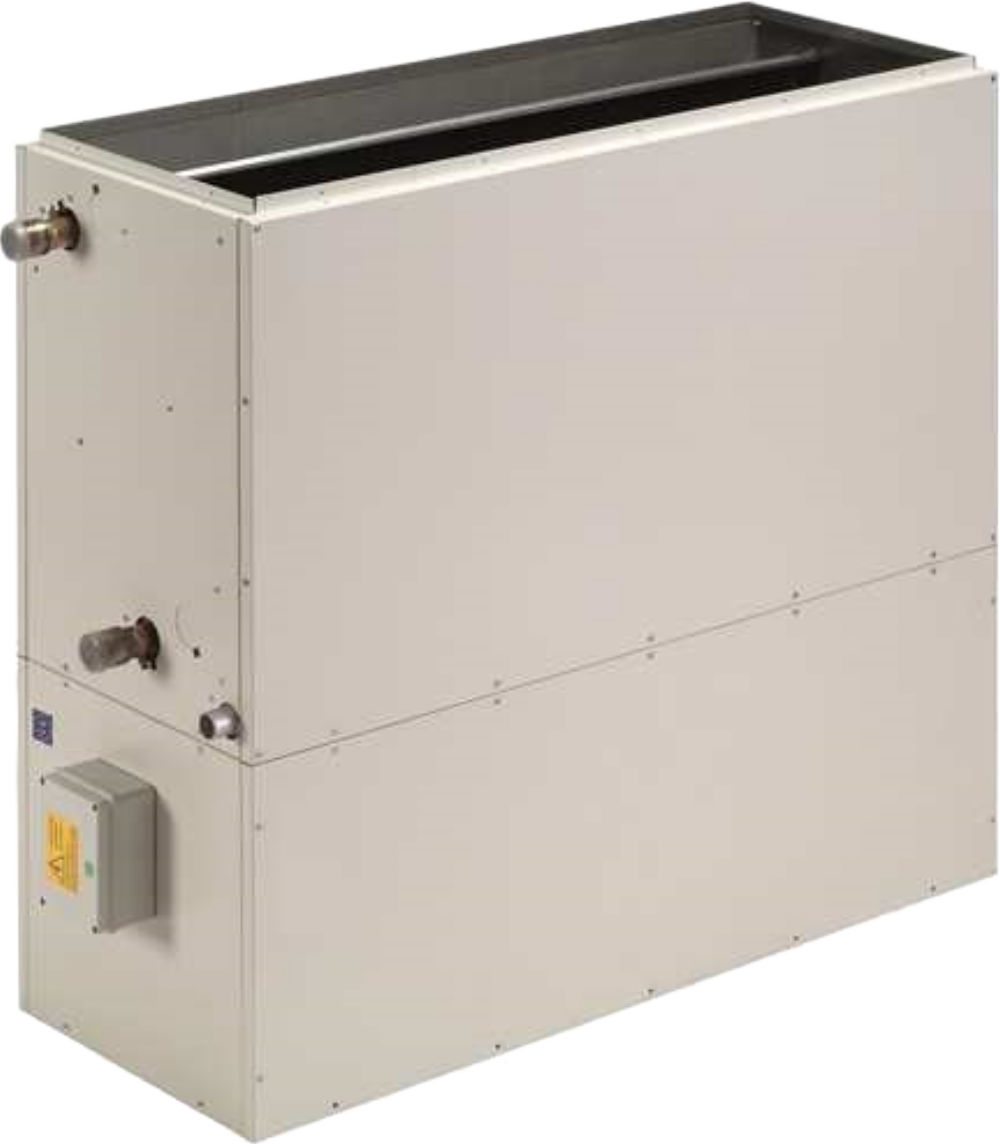

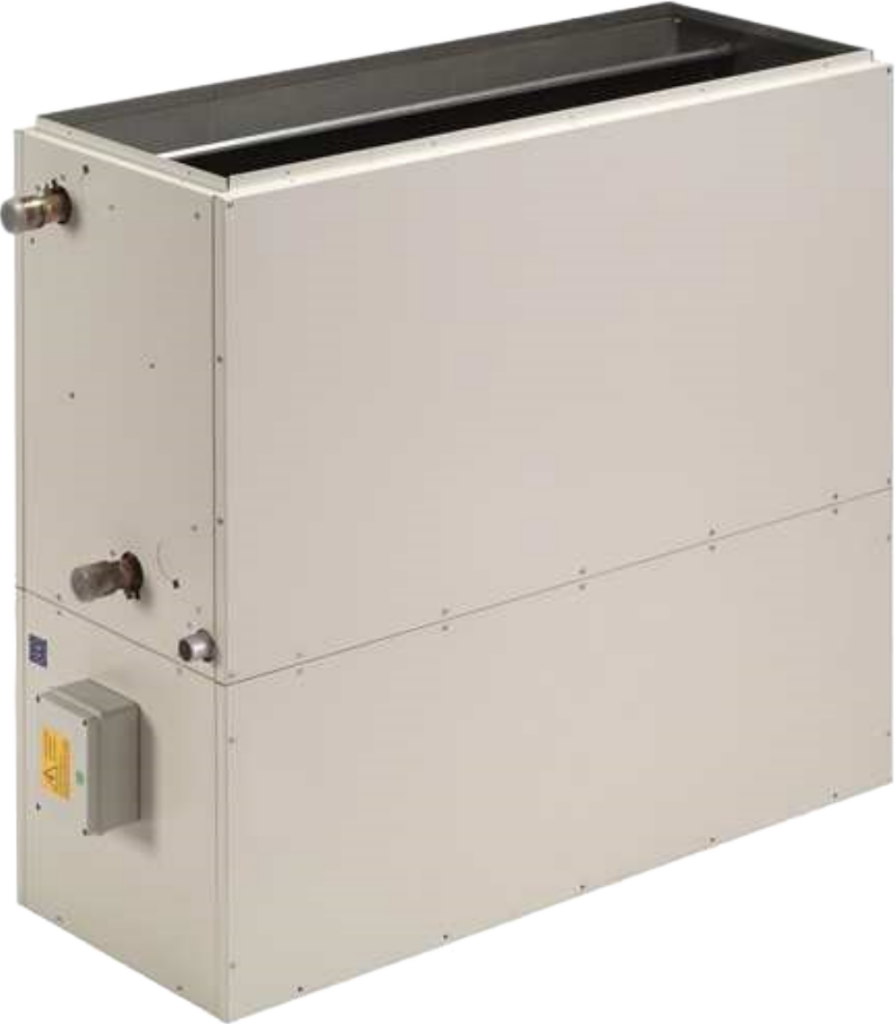

La gamme propose 9 modèles, de 1 500 à 12 000 m³/h. Dans les conditions de référence indiquées dans la documentation, la puissance calorifique s’étend de 24,3 à 188,3 kW et la puissance frigorifique totale de 12,2 à 94,1 kW. Les batteries à eau comportent six rangées de tubes en cuivre et des ailettes en aluminium ; elles conviennent notamment aux chaudières à condensation, aux pompes à chaleur, aux installations solaires et aux réseaux de froid. Elles sont testées à 30 bar et prévues pour une pression de fonctionnement maximale de 15 bar.
Deux motorisations monophasées 230 V sont proposées : un moteur asynchrone à 3 vitesses fixes, ou un moteur Brushless EC à variation continue commandée par signal 0–10 V. La version EC adapte le débit d’air aux besoins et peut vaincre, selon le modèle, une pression statique allant jusqu’à environ 486 à 955 Pa. La version à trois vitesses est prévue pour des contre-pressions de réseau pouvant atteindre environ 250 à 350 Pa.
Les appareils sont configurables en versions verticale ou horizontale, avec plusieurs dispositions de reprise et de soufflage. Trois habillages sont disponibles : encastré, apparent standard pour locaux intérieurs chauffés, et apparent à double paroi isolée de 20 mm, adapté à une installation extérieure ou dans un local non chauffé. La conception modulaire permet de combiner les sections de ventilation, de batterie, de filtration, de reprise et de pulsion ; certaines configurations peuvent être livrées en sections séparées, assemblables sur chantier.
La régulation électronique intégrée comprend un écran tactile et ajuste la vitesse du ventilateur selon la température mesurée et la consigne. Elle propose notamment les modes chauffage et climatisation, les réglages confort et réduit, une programmation horaire, le mode antigel et le contrôle manuel ou automatique de la ventilation. Le thermostat peut être commandé à distance par Wi‑Fi et application. Pour l’intégration technique, la régulation dispose notamment d’une communication RS485 Modbus RTU et de sorties 0–10 V ; les appareils peuvent aussi être livrés sans régulation intégrée pour s’interfacer avec un système de gestion du bâtiment.
La centrale est construite autour de panneaux autoportants isolés, démontables pour faciliter l’inspection et l’entretien. Le coffret électrique est étanche IP55 et intègre un thermostat minimal d’eau chaude réglé à 32 °C ; une version à 42 °C est disponible en option. Les sections de batterie comprennent un bac de récupération des condensats avec évacuation de 30 mm.
Les options comprennent des caissons filtres EU 5 ou EU 7, des grilles de reprise et de pulsion, des plenums et raccordements pour gaines, des caissons insonorisants, ainsi que des vannes hydrauliques manuelles ou motorisées. Il est également possible d’ajouter des résistances électriques, une batterie à eau supplémentaire, des registres de mélange d’air et un système d’assainissement SIROC CLEAN AIR.
La série EOLIX offre ainsi une solution configurable pour le traitement de l’air, avec un choix de débit, de motorisation, d’habillage, de régulation et d’accessoires adapté aux contraintes du bâtiment et de l’installation.
Les centrales de traitement d’air modulaires SIROC® représentent la solution haute performance clé en main pour le chauffage, la climatisation, la ventilation et le traitement d’air résidentiel, tertiaire et industriel.
Ces appareils, équipés d’une batterie d’échange à très haut rendement, sont librement configurables selon les exigences de chaque projet.
Avec plus de 85 configurations dans les versions standard, et plus de 150 exécutions possibles en intégrant des exécutions spéciales, des accessoires, des systèmes de désinfection, des batteries d’appoint, des récupérateurs de chaleur,…, ces appareils s'adaptent à toutes les installations, des plus simples aux plus complexes.
Ils doivent être alimentés par de l’eau soit à haute / moyenne où basse température, soit de l’eau refroidie où, évidemment, alternativement des deux…
Les caractéristiques principales sont :
Chaque configuration est disponible avec une large gamme d'accessoires.
Tous les appareils sont testés et contrôlés en usine avant livraison.
Pour les exécutions spéciales, tous les accessoires sont montés et raccordés en usine, permettant une livraison sur chantier en mode "Plug and Play", réduisant significativement les temps de pose sur site.
La conception modulaire par sections indépendantes ( ventilation, grilles, batterie, filtration, reprise, pulsion… ) permet de combiner les éléments librement pour répondre à toutes les contraintes techniques et architecturales :
La gamme des centrales des traitement d’air SIROC® comporte 11 modèles avec ventilateurs
centrifuges.
Les différents éléments qui composent les appareils sont les suivants :
STRUCTURE AUTOPORTANTE :
La structure est construite selon la technique UCP ( UniCore Panel ), une technique de construction sans châssis, avec des panneaux autoportants isolés assurant :
La tôle d'acier utilisée est de forte épaisseur et résistante à la corrosion, aux agents chimiques, solvants, hydrocarbures aliphatiques et alcools.
Tous les panneaux sont démontables ( fixation par vis autoforantes ), garantissant un accès rapide et aisé pour les opérations d'inspection et de maintenance.
HABILLAGE :
Les appareils sont livrables, dans leurs versions standard, en 3 exécutions différentes.
Version encastrée, avec habillage réalisé en tôle d’acier galvanisée de forte épaisseur avec perçages réalisés directement sur les angles du caisson porteur pour la fixation murale ou au plafond.
Tous les panneaux ont une isolation thermo-acoustique interne de classe M1.
Version pour installation dans des faux-plafonds, cloisons, vides techniques.
Version apparente standard, avec habillage réalisé en tôle d’acier galvanisée de forte épaisseur recouvert d’une peinture epoxy cuite au four, couleur blanche RAL 9002.
Tous les panneaux ont une isolation thermo-acoustique interne de classe M1.
Version pour installation dans des locaux intérieurs chauffés.
Version apparente double paroi, avec habillage intérieur et extérieur réalisé en tôle d’acier galvanisée de forte épaisseur, l’habillage extérieur est recouvert d’une peinture epoxy cuite au four, couleur blanche RAL 9002, avec isolation thermo-acoustique interne ( classe M1 ).
Une isolation interne de haute densité pressée à 20 mm est installée entre les 2 tôles d’habillage.
Version pour installation à l’extérieur, dans des locaux non chauffés
EQUIPEMENT ELECTRIQUE :
Tous les appareils sont équipés d’un bornier de raccordement monté sur l’habillage de l’appareil dans un coffret électrique étanche IP 55, placé sur l’habillage de l’appareil.
Le coffret est placé du même côté que les raccordements hydrauliques.
Sur le bornier de raccordement est déjà installé un thermostat minimal pour l’eau chaude de 32°C.
En option, pour les applications nécessitant une température de pulsion élevée, un thermostat minimal eau chaude à 42°C est disponible.
Pour les appareils équipés de 2 moteurs à 3 vitesses, l’accessoire INTERFACE 2-10 est inclus afin de maintenir les alimentations électriques des 2 moteurs séparées et indépendantes.
REGULATION ELECTRONIQUE DE POINTE :
La particularité des appareils EOLIX réside dans la régulation avancée avec écran digital tactile qui est intégrée à l’appareil.
Cette régulation modulante adapte en permanence la vitesse du ventilateur en fonction de 2 valeurs mesurées en permanence :
1. La température d’air à l’aspiration / la température mesurée dans le local.
2. La température demandée dans le local.
L’adaptation de la vitesse du ventilateur, et donc du débit d’air, est continue, et se module en fonction de l’algorithme optimisé tant pour le mode chauffage que le mode climatisation.
Quand la différence entre la température mesurée et la température demandée est élevée, le ventilateur tourne à vitesse rapide. Cela permet d'atteindre le plus rapidement possible la température souhaitée dans le local.
En fonction des variations de températures, et au plus on s’approchera de la température demandée, au plus le ventilateur tournera à vitesse lente.
Cela garantit un fonctionnement silencieux, sans fluctuations désagréables de température ni courants d'air.
En adaptant en permanence la température de l'air aux besoins, il est possible de réguler le débit d’air avec une grande précision, ce qui améliore le confort mais permet surtout de réduire la consommation de combustible.
Cette régulation est montée, câblée et testée sur l’appareil avant la livraison.
Pour la mesure de la température dans le local, le client a le choix entre deux solutions :
La régulation peut bien évidemment être déportée de l’appareil pour être installée directement dans le local à chauffer et être commandée par l’écran digital.
En complément des fonctions décrites ci-dessus, le thermostat inclus également :
Contrôle à distance via smartphone / tablette.
Le thermostat est prévu pour être connecté au réseau WIFI et une application permet de piloter intégralement le thermostat programmable directement depuis votre smartphone / tablette.
Son utilisation simplifiée accélère les opérations de programmation, notamment le réglage de la température et de la vitesse du ventilateur, ainsi que la sélection des modes de chauffage et de climatisation, ce qui vous permet un contrôle total de votre confort à tout moment et où que vous soyez.
Au-delà de la simplicité d’utilisation de cette régulation pour un domaine résidentiel, l’électronique est également prête à être inferfacée dans des bâtiments industriels en intégrant, en standard, les éléments suivants :
Toutes ces caractéristiques confèrent à la régulation une grande polyvalence et une intégration aisée avec les systèmes de chauffage, de ventilation et de climatisation modernes.
Pour une intégration plus poussée avec des protocoles industrialisés où normalisés de type GTB, BACnet, BMS, KNX, NHC, GTC, … les appareils peuvent être livrés sans la régulation électronique.
ECHANGEUR DE CHALEUR :
La batterie à eau est installée à l’intérieur d’un caisson réalisé conformément aux spécifications de la technique UCP.
Il s’agit d’une batterie à très haut rendement d’échange thermique, avec des ailettes en aluminium à forte turbulence avec un nombre de Reynolds élevé, largement dimensionnée et réalisée en tubes de cuivre de forte épaisseur, solidarisés par expansion mécanique.
Les batteries sont testées à une pression de 30 bar et sont adaptées à un fonctionnement avec de l’eau jusqu’à une pression maximale de 15 bar.
Les raccordements sont fournis en standard sur le côté droit des appareils, sur demande, et sans supplément, ils peuvent être réalisés côté gauche.
Dans tous les cas, il est possible de modifier le coté de raccordement sur site.
Les batteries sont adaptées pour :
Les batteries sont en standard pourvues de 6 rangées de tubes, ce qui permet d’obtenir de hautes puissances calorifiques pour une dimension d’appareils contenue, tout en garantissant un réchauffement suffisant de l’air pulsé quand l’appareil est connecté à une source de chaleur avec un bas régime de température d’eau.
Ces appareils sont donc particulièrement adaptés à une utilisation avec des chaudières à condensation modernes / pompes à chaleur / panneaux solaires fonctionnant à température d'eau réduite.
Ces batteries sont aussi idéales pour le refroidissement avec traitement de l’air extérieur neuf total ou partiel, dans les cas nécessitant une forte déshumidification.
Elles sont également adaptées aux systèmes de type district cooling avec des ΔT eau élevés.
GROUPE DE VENTILATION :
Le groupe de ventilation est constitué de 1 ou 2 ventilateurs centrifuges de dernière génération à double ouïe, avec roue en aluminium à aubes courbées vers l’avant, accouplés au moteur électrique et installés à l’intérieur d’un caisson réalisé conformément aux spécifications prévues par la technique de panneaux autoportants UCP.
Conçus selon les normes internationales, ils sont montés sur silent-blocs avec amortisseurs et ils sont équilibrés statiquement et dynamiquement.
Les roues de grand diamètre permettent d’obtenir des débits d’air élevés et de fortes pressions statiques, tout en fonctionnant à bas régime ( RPM ), garantissant ainsi un faible niveau sonore ainsi qu’une consommation réduite de courant électrique.
Le groupe de ventilation est facilement démontable pour les travaux de maintenance plus conséquents.
Pour les exécutions standard, les ventilateurs sont installés du côté pulsion du système.
Cette configuration garantit un refroidissement optimal et permanent, ce qui prolonge la durée de vie des roulements du moteur ainsi que l’électronique des ventilateurs Brushless.
Ils peuvent toutefois être également installés après la batterie d’échange.
Deux motorisations sont disponibles en standard pour une alimentation 230 V mono 50/60 Hz. :
Moteur AC à 3 vitesses :
Moteur électrique AC asynchrone monophasé à 3 bobinages séparés monté dans une cage d’écureuil, directement accouplé au ventilateur.
Les moteurs sont équipés d’une protection thermique par klixon ( TK ) à réarmement automatique avec condensateur permanent.
Données techniques complémentaires :
indice de protection : IP 20
classe d’isolation : F
double isolation du stator
Moteur Brushless EC à régulation modulante continue :
Moteurs électriques équipés de la technologie BLAC ( BrushLess Alternating Current ) à aimants permanents, de type sensorless, directement accouplé au ventilateur.
Les moteurs sont équipés de deux niveaux de protection : une première protection thermique par klixon ( TK ) et une seconde protection électronique intégrée dans le logiciel de la platine du ventilateur ( EP ).
La platine inclus l’INVERTER ( convertisseur de fréquences ) avec un contact sec d’alarme.
Données techniques complémentaires :
indice de protection : IP 54
classe d’isolation : F
double isolation du stator
Les moteurs électriques HEE ( High Energy Efficiency ) à très haut rendement énergétique répondent à la réglementation européenne d'éco conception et aux dernières normes internationales en vigueur.
Ces moteurs permettent une économie d’énergie supérieure à 50 %, une réduction des émissions de CO et garantissent un fonctionnement respectueux de l’environnement.
La régulation de la vitesse du moteur est modulante sur base d’un signal 0-10 V, émis soit à partir du coffret de commande soit venant des systèmes de régulation indépendants du central du client ( GBS, GTB, GTC, BMS, NHC, … ).
La modulation de 0,0% à 100,0 % du débit d’air, et par conséquent de la puissance thermique et / ou frigorifique, permet d’adapter en permanence le débit d’air aux besoins réels du local à chauffer et / ou à climatiser, garantissant un confort optimal et une importante réduction du niveau sonore.
BAC DE RÉCUPÉRATION DES CONDENSATS :
Les sections recevant les batteries d’échange sont dotées d’un bac de récupération des condensats à pente unique, garantissant une évacuation optimale des eaux de condensats.
Ce bac est équipé d’un orifice d’évacuation Ø 30 mm positionné en standard du même côté que les raccordements hydrauliques.
En standard, le bac est réalisé en tôle d’acier galvanisé et recouvert d’une isolation thermique extérieure de classe M1.
RACCORDEMENTS GAINAGE :
Les appareils sont livrés en standard avec des orifices de pulsion et de reprises libres, sans grille.
En option, nous vous proposons :
| Modèle | Puissance frigorifique | Puissance calorifique | Débit d'air | Moteur Brushless | Moteur 3 vitesess | |
|---|---|---|---|---|---|---|
| Totale - W | Sensible - W | W | m³/h | |||
| EOLIX 10 EC | 12.200 | 8.700 | 24.300 | 1.500 | Oui | / |
| EOLIX 10 | 12.200 | 8.700 | 24.30 | 1.500 | / | Oui |
| EOLIX 20 EC | 19.000 | 14.000 | 39.200 | 2.500 | OUI | / |
| EOLIX 20 | 19.000 | 14.000 | 39.200 | 2.500 | / | Oui |
| EOLIX 30 EC | 23.900 | 17.100 | 47.300 | 3.000 | OUI | / |
| EOLIX 30 | 23.900 | 17.100 | 47.300 | 3.000 | / | Oui |
| EOLIX 40 EC | 27.900 | 20.100 | 55.500 | 3.500 | Oui | / |
| EOLIX 40 | 27.900 | 20.100 | 55.500 | 3.500 | / | Oui |
| EOLIX 50 EC | 36.400 | 26.100 | 72.300 | 5.000 | Oui | / |
| EOLIX 50 | 36.400 | 26.100 | 72.300 | 5.000 | / | Oui |
| EOLIX 60 EC | 47.300 | 33.900 | 93.600 | 6.000 | Oui | / |
| EOLIX 60 | 47.300 | 33.900 | 93.600 | 6.000 | / | Oui |
| EOLIX 70 EC | 55.400 | 39.900 | 110.300 | 7.000 | Oui | / |
| EOLIX 70 | 55.400 | 39.900 | 110.300 | 7.000 | / | Oui |
| EOLIX 80 EC | 75.300 | 53.500 | 146.600 | 10.000 | Oui | / |
| EOLIX 80 | 75.300 | 53.500 | 146.600 | 10.000 | / | Oui |
| EOLIX 90 EC | 94.100 | 68.100 | 188.300 | 12.000 | Oui | / |
| EOLIX 90 | 94.100 | 68.100 | 188.300 | 12.000 | / | Oui |
| Modèle | Puissance frigorifique | Puissance calorifique | Débit d'air | Moteur Brushless | Moteur 3 vitesess | |
|---|---|---|---|---|---|---|
| Totale - W | Sensible - W | W | m³/h | |||
| EOLIX 10 EC | 12.200 | 8.700 | 24.300 | 1.500 | Oui | / |
| EOLIX 10 | 12.200 | 8.700 | 24.30 | 1.500 | / | Oui |
| EOLIX 20 EC | 19.000 | 14.000 | 39.200 | 2.500 | OUI | / |
| EOLIX 20 | 19.000 | 14.000 | 39.200 | 2.500 | / | Oui |
| EOLIX 30 EC | 23.900 | 17.100 | 47.300 | 3.000 | OUI | / |
| EOLIX 30 | 23.900 | 17.100 | 47.300 | 3.000 | / | Oui |
| EOLIX 40 EC | 27.900 | 20.100 | 55.500 | 3.500 | Oui | / |
| EOLIX 40 | 27.900 | 20.100 | 55.500 | 3.500 | / | Oui |
| EOLIX 50 EC | 36.400 | 26.100 | 72.300 | 5.000 | Oui | / |
| EOLIX 50 | 36.400 | 26.100 | 72.300 | 5.000 | / | Oui |
| EOLIX 60 EC | 47.300 | 33.900 | 93.600 | 6.000 | Oui | / |
| EOLIX 60 | 47.300 | 33.900 | 93.600 | 6.000 | / | Oui |
| EOLIX 70 EC | 55.400 | 39.900 | 110.300 | 7.000 | Oui | / |
| EOLIX 70 | 55.400 | 39.900 | 110.300 | 7.000 | / | Oui |
| EOLIX 80 EC | 75.300 | 53.500 | 146.600 | 10.000 | Oui | / |
| EOLIX 80 | 75.300 | 53.500 | 146.600 | 10.000 | / | Oui |
| EOLIX 90 EC | 94.100 | 68.100 | 188.300 | 12.000 | Oui | / |
| EOLIX 90 | 94.100 | 68.100 | 188.300 | 12.000 | / | Oui |
Elle traite et diffuse l’air d’un bâtiment pour le chauffage, le rafraîchissement et la ventilation. Selon sa configuration, elle peut fonctionner avec de l’eau chaude, de l’eau glacée ou de l’eau glycolée.
Les deux versions sont équipées de ventilateurs centrifuges. La version EOLIX utilise un moteur à trois vitesses fixes ; la version EOLIX EC dispose d’un moteur Brushless à vitesse modulable par signal 0–10 V. Le modèle EC convient notamment aux installations qui nécessitent une régulation plus précise du débit d’air.
La gamme comprend neuf modèles, de EOLIX 10 à EOLIX 90. Selon le modèle, le débit d’air atteint 1 500 à 12 000 m³/h, la puissance calorifique 24,3 à 188,3 kW et la puissance frigorifique totale 12,2 à 94,1 kW. Ces valeurs dépendent des conditions de fonctionnement indiquées dans la documentation.
Sa conception modulaire permet une installation verticale ou horizontale et une configuration adaptée aux contraintes du chantier. Trois habillages sont proposés : encastré, apparent standard et apparent double paroi, prévu notamment pour une installation extérieure ou dans un local non chauffé. Des sections peuvent aussi être livrées séparément pour faciliter leur acheminement et leur montage.
La régulation électronique ajuste la vitesse du ventilateur en fonction de la température mesurée et de la température de consigne. Elle propose notamment les modes chauffage, climatisation, confort, réduit et hors gel, ainsi qu’une programmation horaire. Elle peut être pilotée depuis un écran tactile et, selon l’équipement, depuis un smartphone ou une tablette.
Oui. La régulation standard comprend notamment un signal 0–10 V et une communication Modbus RTU sur RS485. Pour une intégration avec d’autres systèmes ou protocoles, la documentation indique que l’appareil peut être livré sans régulation électronique.
La gamme propose notamment des caissons filtres, des filtres de filtration supérieure, des grilles de reprise et de pulsion, des plenums et des caissons insonorisants. Des options de prise d’air extérieur, de mélange d’air et de réglage des registres sont également disponibles selon la configuration.
Il faut tenir compte de l’espace disponible, du débit d’air, des pertes de charge du réseau, des raccordements hydrauliques et de l’évacuation des condensats. Les panneaux démontables facilitent l’accès pour l’inspection et la maintenance. Le dimensionnement, le raccordement et la mise en service doivent être réalisés par des professionnels qualifiés.
