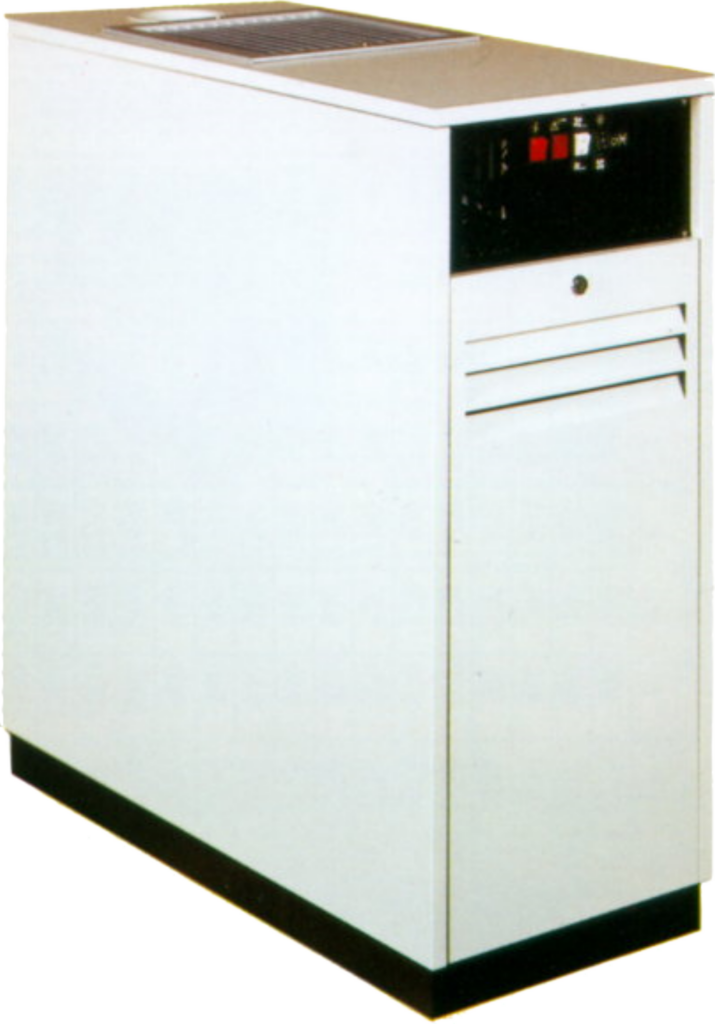

Le générateur compact SIROC® DOMUS est un appareil de chauffage à air chaud conçu pour être installé directement dans le local à chauffer. Son format peu encombrant — moins de 0,35 m³ — convient notamment aux salles d’exposition, classes, salles de réunion, restaurants, chalets, réfectoires, bars ou chapelles.
Le DOMUS fournit une puissance calorifique de 27,9 kW. Il peut être équipé d’un brûleur à flamme soufflée fonctionnant au mazout ou au gaz. La reprise d’air se fait à l’arrière, à travers une grille et un filtre monté sur glissière. L’air chaud est soufflé par le dessus ; la pression statique disponible de 100 Pa permet un raccordement à un réseau de gaines.
La chambre de combustion est en acier inoxydable AISI 430. Elle comporte des déflecteurs qui répartissent le flux d’air pour limiter les points chauds, un regard en verre trempé pour observer la flamme et une plaque foyère isolée par des panneaux en fibre céramique. L’échangeur tubulaire est conçu pour favoriser le transfert thermique tout en limitant les pertes de charge.
L’appareil possède une jaquette en acier isolée, avec une finition émaillée et vernie. Sa structure est autoportante. Le ventilateur à double ouïe, monté directement sur l’axe du moteur, est équilibré et installé avec des joints antivibratiles ; le fabricant le décrit comme silencieux et conçu pour limiter la consommation électrique.
La régulation standard comprend un tri-thermostat assurant le démarrage et l’arrêt du ventilateur selon la température de l’air pulsé, une pré-sécurité de surchauffe à réarmement automatique à 70 °C et une sécurité à réarmement manuel à 100 °C. Le coffret de commande comporte un interrupteur général, un sélecteur été / arrêt / hiver et un voyant de mise en sécurité du brûleur. En mode été, l’appareil assure la ventilation sans permettre le démarrage du brûleur.
Nous avons mis à notre programme de vente un générateur "compact" destiné à des applications spécifiques où il faut prévoir un appareil complet, esthétique, de faible encombrement, avec un brûleur intégré dans l'habillage et qui sera positionné dans le local à chauffer tels que,
par exemple : salle d’exposition, classe d’école, salle de réunion, restaurant, chalet, réfectoire, bar, local scouts, chapelles, etc ...
Les appareils peuvent être fourni avec un brûleur à flamme soufflée soit mazout, soit gaz.
L'aspiration de l'air se fait via l'arrière de l'appareil avec un filtre monté dans une glissière.
La pulsion de l'air se fait via la tôle supérieure de l'appareil, la pression statique disponible de 100 Pa à la pulsion permet de raccorder l'appareil à un réseau de gaines.
Sur la face avant, on retrouve un interrupteur général, un commutateur été ( = ventilation seule ) / OFF / hiver ( = chauffage ).
Il y a également un voyant de mise en sécurité du brûleur vu que celui-ci est intégré dans l'habillage de l'appareil et donc non visible de l'extérieur.Nous nous limitons à un modèle de puissance moyenne, 27,9 kW, ce qui permet d'obtenir un appareil "passe-partout" avec un encombrement extrêmement faible, à savoir moins de 0,35 m³.
CHAMBRE DE COMBUSTION
La température des parois de la chambre de combustion est parfaitement homogène et les déflectrices permettent au flux d’air débité par le ventilateur de passer sur toute la surface de celle-ci en évitant tout "point chaud".
Les chambres de combustion sont réalisées en acier inoxydable au chrome-nickel-titane avec une faible teneur en carbone ( AISI 430 ). Les soudures sont réalisées à l’argon en atmosphère neutre, ce qui constitue une caractéristique exceptionnelle garantissant une parfaite résistance à la chaleur et une très longue durée de vie.
Les pieds de support de la chambre de combustion sont boulonnés ( et non soudés ) avec des oeillets de dilatation pour permettre d’absorber les mouvements causés par les dilatations thermiques.
Un large regard en verre trempé spécial résiste aux hautes températures et permet une très bonne vue de la flamme dans la chambre de combustion.
La plaque foyère sur laquelle est fixé le brûleur est isolées par deux panneaux en fibre de céramique de forte épaisseur.
ECHANGEUR TUBULAIRE
L’échangeur tubulaire breveté est a haut rendement avec une grande surface d'échange thermique permettant une transmission optimale de la chaleur au travers des parois de celui-ci.
Cet échange est augmenté fortement grâce à des retard'airs spécifiques dont le dessin dirige le flux des gaz de combustion contre les parois de l’échangeurs tubulaire tout en ne créant qu’une très faible perte de charge.
L’étanchéité de la porte d’accès à l’échangeur tubulaire est réalisée avec un joint d’étanchéité en fibre de céramique résistant aux hautes températures.
Les boulons de fixation de la plaque foyère sont extérieurs et dans le circuit de refroidissement.
Ceci permet de toujours pouvoir les défaire, même après plusieurs années, car les boulons ne cuisent pas sur les tiges filetées.
STRUCTURE / JACQUETTE
Les jaquettes, en tôle d’acier, sont recouvert à l'intérieur d'un isolant spécifique limitant les déperditions de chaleur et limitant le niveau sonore.
Un joint souple fixé sur le châssis tubulaire permet une bonne étanchéité entre la structure et la jaquette.
Chaque partie de celles-ci est émaillée sur couche de fond antirouille et la couche de finition extérieure en vernis époxyfié est passée deux fois au four à 120°C.
La structure est autoportante.
Une grille de reprise en métal déployé largement dimensionnée et avec une faible perte de charge permet la reprise de l'air dans la partie inférieure de la tôle arrière.
Un filtre à air dans une structure en zig-zag avec une grande surface de filtration est monté derrière la grille de reprise.
BRULEURS
Nos générateurs sont équipés de brûleurs avec lesquels ils sont particulièrement bien adaptés et toutes nos caractéristiques techniques résultent d’essais avec cette marque, l’ensemble constitue un "mariage" parfait grâce à plusieurs composants fabriqués spécialement pour nos appareils :
REGULATION
Les générateurs d'air chaud SIROC® sont toujours prévus pour trois régimes de fonctionnement, dont le passage d'un régime à l'autre peut éventuellement aussi être commandé à distance :
Nos appareils sont équipés en standard de :
Un TRI-THERMOSTAT avec une sonde permettant, grâce à son positionnement, de capter une température moyenne. Ce tri-thermostat assure les fonctions suivantes :
Le câblage extérieur est protégé par une gaine résistant jusqu’à 120°.
Un coffret de commande extérieur pour toute la partie électrique comprenant :
VENTILATION
Les ventilateurs, équilibrés statiquement et dynamiquement, sont largement dimensionnés et tournent à une vitesse lente de manière à assurer un fonctionnement silencieux en même temps qu’une consommation réduite de courant électrique.
Leurs caractéristiques débit-pression permettent de les adapter à différents réseaux de distribution.
Ils sont de type avec palier étanche auto-graissant et équipés de joints anti-vibration entre le ventilateur et les panneaux supérieurs du caisson ventilation.
Les turbines sont à double ouïe avec moteur modèle "direct drive" monté sur l’axe.
| Modèle | Puissance calorifique | Débit d'air | Pression statique |
|---|---|---|---|
| W | m³/h | Pa | |
| DOMUS | 27.900 | 1.800 | 100 |
| Modèle | Puissance calorifique | Débit d'air | Pression statique |
|---|---|---|---|
| W | m³/h | Pa | |
| DOMUS | 27.900 | 1.800 | 100 |
Fourniture standard :
Le DOMUS est un générateur compact d’air chaud conçu pour chauffer directement des locaux tels que des salles de réunion, des classes, des restaurants, des commerces ou des chalets. Son habillage intègre le brûleur et son volume est inférieur à 0,35 m³.
La série DOMUS comprend un modèle de 27,9 kW. Il peut être équipé d’un brûleur au mazout ou au gaz. La documentation indique une consommation de 2,54 kg/h au mazout ou de 3,07 m³/h au gaz naturel G20.
L’air est repris à l’arrière de l’appareil, à travers une grille et un filtre monté sur glissière, puis diffusé par la partie supérieure. Le débit d’air indiqué est de 1 800 m³/h. La pression statique disponible de 100 Pa permet de raccorder l’appareil à un réseau de gaines, sous réserve d’un dimensionnement adapté.
Le DOMUS propose le chauffage automatique, commandé par thermostat, ainsi que la ventilation seule, notamment pour l’été. La commande en façade comprend un interrupteur général et un commutateur été / arrêt / hiver. Le passage entre les régimes peut également être commandé à distance selon l’installation.
Le tri-thermostat commande le ventilateur selon la température de l’air pulsé et intègre deux sécurités de surchauffe : une pré-sécurité à réarmement automatique à 70 °C et une sécurité à réarmement manuel à 100 °C. Un voyant extérieur signale la mise en sécurité du brûleur.
Le ventilateur est équilibré, tourne à vitesse lente et est monté avec des éléments antivibratoires. Le niveau sonore indiqué dans la documentation est de 48 dB(A).
La chambre de combustion est en acier inoxydable et comporte des déflecteurs qui favorisent une répartition homogène de la chaleur. L’échangeur tubulaire est conçu pour améliorer le transfert thermique. Un regard en verre trempé permet de visualiser la flamme.
L’appareil mesure environ 960 mm de hauteur, 400 mm de largeur totale et 950 mm de profondeur totale. Il pèse 112 kg et fonctionne avec une alimentation électrique 230 V monophasée ; le moteur est donné pour 240 W. Le diamètre de cheminée indiqué est de 100 mm. L’installation, le raccordement au combustible et la mise en service doivent être réalisés par un professionnel qualifié.
