Les générateurs d’air chaud extérieurs SIROC® de la série GP sont destinés à être positionnés à l’extérieur et sont prévus pour gonfler et chauffer des structures gonflables.
Le traitement supplémentaire des panneaux de l’appareil ainsi que le compartiment supplémentaire protégeant le brûleur et le coffret électrique, permettent d’installer ces appareils à l’extérieur sans devoir réaliser un coûteux local chaufferie.
Les appareils étant très compacts, la perte de place au sol est minimale. Leur rendement est optimum et la stratification est réduite au maximum car l’air chaud est “obligé” de revenir vers le bas puisque le recyclage de l’air se fait au niveau du sol.
Il sont en standard équipés de ventilateurs “haute pression” pour maintenir les structures gonflées. De plus le Delta T a été calculé de façon a permettre un mélange optimal entre la température de l’air ambiant et celle du l’air pulsé.

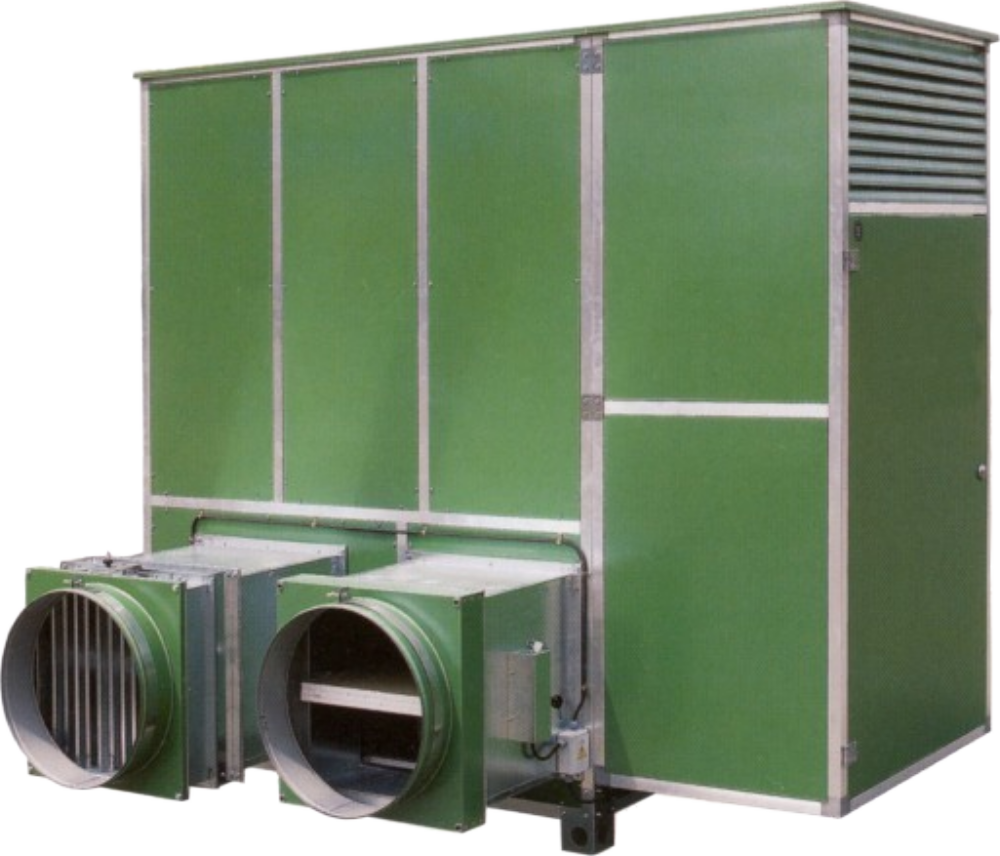

En version “standard”, ils sont fournis avec 2 manchettes rondes sur la même face dans le bas pour le raccordement de la pulsion et du recyclage de l’air de la structure gonflable via des gaines souples collées à la paraoi de cette dernière.
Un clapet de prise d’air frais extérieur réglable est disponible en option pour pouvoir régler la surpression de la structure gonflable, de façon manuelle où automatique.
Leur chambre de combustion en inox et leur échangeur tubulaire breveté à haut rendement, le tout soudé dans une atmosphère neutre à l’argon, garantissent une excellente transmission de chaleur, une longue durée de vie et un fonctionnement fiable, sans extracteur de fumée.
La structure à double paroi isolée limite les déperditions thermiques et réduit le niveau sonore, tout en offrant une finition robuste avec un traitement anticorrosion et un vernis époxy de l’habillage de l’appareil.
La gamme couvre des puissances de 134 kW à 663 kW, avec de grands débits d’air de 8.000 m³/h à 35.000 m³/h.
Ces données techniques, couplées à des distances de pulsion importantes, fais que ces appareils sont particulièrement adaptés au chauffage de grands volumes ( ateliers, entrepôts, halls, structures gonflables, salles de sport, garages, églises, … ).
Les appareils sont disponibles en plusieurs versions, nous traitons dans cette section les appareils de la série SE S E, en version extérieure pour un placement au dehors.
Les différentes versions, ainsi que la large gamme de puissance, permettant une intégration optimale selon la configuration de l’installation et les déperditions thermiques du bâtiment.
Ils peuvent fonctionner en chauffage automatique, chauffage continu ou ventilation seule, grâce à un coffret de commande complet alors que le tri-thermostat assure la régulation et les sécurités de surchauffe.
Les ventilateurs centrifuges, dimensionnés pour une faible vitesse et un fonctionnement silencieux, existent en version standard et en version haute pression à 300 Pa pour les installations avec de longues gaines ou des structures gonflables.
Les générateurs équipés de brûleurs 2 allures sont conformes aux normes ERP 2021.
Grâce à la souplesse des options de pulsion et de reprise d’air ( cadres de raccordement, caissons filtres ), la série SE offre une grande flexibilité d’installation et facilite le remplacement d’appareils existants.
C’est une solution fiable, puissante et modulable, spécialement conçue pour les applications industrielles exigeantes nécessitant performance, sécurité et confort thermique.
Les générateurs d’air chaud SIROC® ont été conçus pour réaliser deux fonctions de base : le chauffage hivernal et la ventilation en été.
Leur souplesse jointe a l’étendue de la gamme de modèles disponibles permettent de toujours disposer de l’appareil convenant le mieux à chaque application.
Le principe utilisé est celui dit à retour de flamme dans la chambre de combustion, c.-à-d. que les gaz de combustion y effectuent un double parcours avant d’être admis dans l’échangeur tubulaire breveté qui assure un rendement calorifique maximal, sans qu’ilsoit nécessaire d’utiliser aucun dispositif de tirage forcé tel qu’un extracteur de fumée. Ils effectuent donc un triple passage avant d’arriver à la cheminée.
La température des parois de la chambre de combustion est parfaitement homogène et les déflectrices permettent au flux d’air débité par le(s) ventilateur(s) de passer sur toute la surface de celle-ci en évitant tout "point chaud". Ces déflectrices sont boulonnées et non soudées pour absorber les dilatations thermiques.
Les chambres de combustion sont réalisées en acier inoxydable au chrome-nickel-titane avec une faible teneur en carbone ( AISI430 ). Les soudures sont réalisées à l’argon en atmosphère neutre, ce qui constitue une caractéristique exceptionnelle garantissant une parfaite résistance à la chaleur et une très longue durée de vie.
Une barre de renfort est fixée sur la partie supérieure de la face avant de la chambre de combustion évitant la déformation de cette zone subissant une surchauffe importante suite au changement de direction des gaz de combustion avant leur passage dans l’échangeur tubulaire.
Les pieds de support de la chambre de combustion sont boulonnés ( et non soudés ) avec des oeillets de dilatation pour permettre d’absorber les mouvements causés par les dilatations thermiques.
Un large regard en verre trempé spécial résiste aux hautes températures et permet une très bonne vue de la flamme dans la chambre de combustion.
La plaque foyère sur laquelle est fixé le brûleur est isolée par deux panneaux en fibre de céramique de forte épaisseur.
L’échangeur tubulaire breveté est a haut rendement avec une grande surface d'échange thermique permettant une transmission optimale de la chaleur au travers des parois de celui-ci. Cet échange est augmenté fortement grâce à des retardairs spécifiques dont le dessin dirige le flux des gaz de combustion contre les parois de l’échangeurs tubulaire tout en ne créant qu’une très faible perte de charge.
L’étanchéité de la porte d’accès à l’échangeur tubulaire est réalisée avec un joint d’étanchéité en fibre de céramique résistant aux hautes températures.
Les boulons de fixation de la plaque foyère sont extérieurs et dans le circuit de refroidissement. Ceci permet de toujours pouvoir les défaire, même après plusieurs années, car les boulons ne cuisent pas sur les tiges filetées.
Les jaquettes, en tôle d’acier, sont en double paroi avec, entre celles-ci, un isolant spécifique limitant les déperditions de chaleur et limitant le niveau sonore.
Un joint souple fixé sur le châssis tubulaire permet une bonne étanchéité entre la structure et la jaquette.
Chaque partie de celles-ci est émaillée sur couche de fond antirouille et la couche de finition extérieure en vernis époxyfié est passée deux fois au four à 120°C.
La structure est autoportante avec des un cadre en aluminium ; sur demande le châssis tubulaire est réalisé avec des jonctions permettant le démontage complet de l’appareil si l’appareil doit être positionné dans un local de dimensions restreintes.
Une grille de reprise en métal déployé largement dimensionnée et avec une faible perte de charge permet la reprise totale sur une des faces latérales inférieures gauche ou droite.
Nos appareils sont équipés en standard :
Nos générateurs sont équipés de brûleurs LAMBORGHINI® avec lesquels ils sont particulièrement bien adaptés et toutes nos caractéristiques techniques résultent d’essais avec cette marque, l’ensemble constitue un "mariage" parfait grâce à plusieurs composants fabriqués spécialement pour nos appareils :
Nos générateurs peuvent être équipés de brûleurs d’autres marques; il y a toutefois lieu, dans ce cas, d’être particulièrement attentif à leur compatibilité et notamment au dessin de l’accrocheur de flamme, à la pression statique disponible à la sortie duc anon, au type de gicleur, à la longueur de la flamme et, d’une façon générale, à tous les éléments risquant de provoquer une détérioration prématurée de la chambre de combustion.
Les générateurs d'air chaud SIROC® sont toujours prévus pour trois régimes de fonctionnement, dont le passage d'un régime à l'autre peut éventuellement aussi être commandé à distance:
Nos appareils sont équipés en standard de :
Les ventilateurs, équilibrés statiquement et dynamiquement, sont largement dimensionnés et tournent à une vitesse lente de manière à assurer un fonctionnement silencieux en même temps qu’une consommation réduite de courant électrique. Leurs caractéristiques débit-pression permettent de les adapter à tous les réseaux de distribution.
Ils sont de type avec palier étanche auto-graissant et équipés de joints anti-vibration entre le ventilateur et les panneaux supérieurs du caisson ventilation.
Toutes les turbines sont à double ouïe avec moteur extérieur au ventilateur et est monté sur un châssis réglable pour ajuster la tension des courroies
Les poulies sont à double gorge type A2 et les courroies sont renforcées et du type type A.
Le passage entre la section de ventilation et la section chambre de combustion est complété par des panneaux avec déflectrice en forme.
En standard le générateur est équipé d’un ventilateur haute pression de 300 Pa.
| Modèle | Puissance | Débit d'air | Pression statique | |
|---|---|---|---|---|
| kCal/h | kW | m³/h | Pa | |
| GP 115 | 115.000 | 134 | 8.000 | 300 |
| GP 175 | 175.000 | 198 | 13.500 | 300 |
| GP 230 | 230.000 | 265 | 15.000 | 300 |
| GP 345 | 345.000 | 400 | 20.000 | 300 |
| GP 425 | 425.000 | 495 | 24.000 | 300 |
| GP 570 | 570.000 | 663 | 35.000 | 300 |
| Modèle | Puissance | Débit d'air | Pression statique | |
|---|---|---|---|---|
| kCal/h | kW | m³/h | Pa | |
| GP 115 | 115.000 | 134 | 8.000 | 300 |
| GP 175 | 175.000 | 198 | 13.500 | 300 |
| GP 230 | 230.000 | 265 | 15.000 | 300 |
| GP 345 | 345.000 | 400 | 20.000 | 300 |
| GP 425 | 425.000 | 495 | 24.000 | 300 |
| GP 570 | 570.000 | 663 | 35.000 | 300 |
Fourniture standard :
Vous avez le choix entre les combustibles mazout, gaz naturel et gaz propane.
Il chauffe l’air d’un bâtiment en hiver et peut aussi assurer une ventilation simple en été.
La gamme SIROC® série SE propose différents modèles afin de répondre aux besoins de locaux et d’installations variés.
Le brûleur chauffe une chambre de combustion et un échangeur tubulaire.
L’air du local circule autour de l’échangeur, se réchauffe, puis est diffusé par le ventilateur.
Les gaz de combustion suivent un parcours en plusieurs passages avant d’être évacués par la cheminée.
Tout à fait.
L'appareil peut être raccordé à un réseau de gaines pour distribuer l’air dans le bâtiment.
Oui.
Le mode « ventilation simple » fait fonctionner le ventilateur sans permettre au brûleur de démarrer. Il sert notamment à renouveler ou à faire circuler l’air pendant la saison chaude.
Le choix dépend de la puissance de chauffage nécessaire, du débit d’air, du volume et de la configuration du local, ainsi que du type de diffusion souhaité.
La gamme présentée va de 32,5 kW à 1 200 kW.
N’hésitez pas à contacter nos services pour définir avec nos experts la meilleure solution pour votre projet.
Il y a différents cas de figure à considérer, mais la plupart du temps, cette exécution est choisie pour les structures gonflables, que se soit des halls de tennis, des terrains de sport où même des structures temporaires.
